Optiline Kabelkanaler Vit och Svart
Optiline Kabelkanaler Vit och Svart

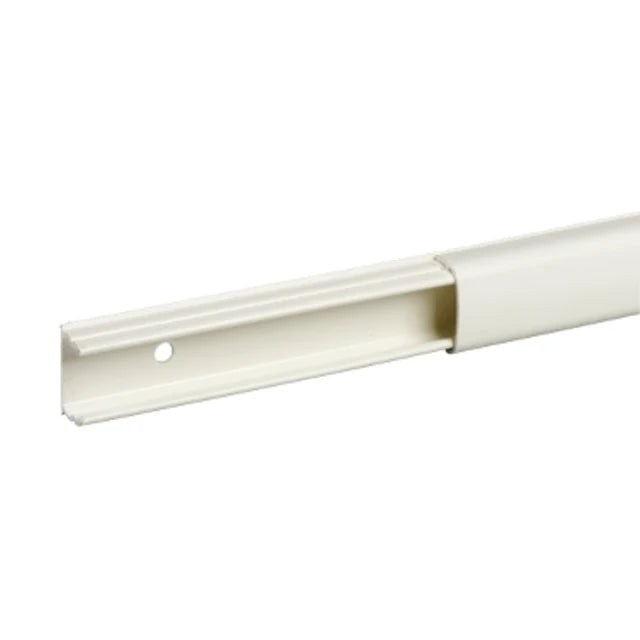

Schneider Electric OptiLine Mini kabelkanal – vit RAL 9003 och svart RAL 9005, 12 × 20 till 25 × 60 mm
Schneider Electric OptiLine Mini är en diskret och robust minikanal för synlig kabeldragning i hem, kontor och kommersiella miljöer. Kanalen är tillverkad i bly- och kadmiumfri PVC och har hålslagen (perforerad) underdel som gör installationen snabb och enkel. Varje längd är 2 100 mm.
Här finns kanalen i sex profilstorlekar från 12 × 20 mm till 25 × 60 mm, i både vit RAL 9003 och svart RAL 9005. Det svarta utförandet är särskilt tacksamt tillsammans med TV-möbler, hemmabioanläggningar, datorskärmar och annan elektronik där en vit kabelkanal riskerar att synas för mycket.
Fördelar
- Sex profilstorlekar i två färger – vit RAL 9003 och svart RAL 9005
- Standardlängd 2 100 mm per kanal
- Hålslagen underdel för snabb skruvmontering
- Löst snäpplock som kräver verktyg för att demonteras
- Kapslingsklass IP40 och slagtålighet IK07
- Fasta mellanväggar i de större profilerna för separation av starkström och svagström
- Tillverkad i bly- och kadmiumfri PVC
Enkel och snabb installation
OptiLine Mini är konstruerad för montering direkt mot vägg eller annan plan yta. Underdelen är hålslagen från fabrik, så du slipper borra egna fästhål i kanalen.
- Hålslagen underdel
- Snabb installation med skruv
- Löst lock med snäppfunktion
- Verktyg krävs för att öppna locket när det väl är monterat
- Enkel åtkomst till kablarna vid service
- Passar både nyinstallation och eftermontering
Kanalen används ofta vid installation av TV, nätverk, ljudanläggningar och datorutrustning.
Diskret kabelhantering
Den kompakta profilen gör att kabelkanalen smälter in i miljön samtidigt som den skyddar kablarna mot slitage.
- Sex storlekar – från smala 12 × 20 mm till rymliga 25 × 60 mm
- Vit RAL 9003 för ljusa väggar och lister
- Svart RAL 9005 för TV-väggar, mediamöbler och mörka miljöer
- Ger ett prydligt och enhetligt installationsresultat
- Lämplig för både hem och företag
För stark- och svagström i samma kanal
OptiLine Mini är avsedd för både stark- och svagströmsledningar. I de större profilerna sitter fasta mellanväggar som håller isär kabelslagen.
- 12 × 20 mm och 18 × 20 mm: ingen mellanvägg
- 12 × 30 mm, 18 × 35 mm och 18 × 45 mm: en fast mellanvägg
- 25 × 60 mm: två fasta mellanväggar
Kanalen är godkänd för förläggning av enkelisolerad kabel om den fästs med isolerande skruv av typen TFT-IS (E-nummer 1534909), eftersom locket kräver verktyg för att öppnas.
Välj rätt storlek och färg
| Profil (H × B) | Färg | Längd | Fasta mellanväggar | E-nummer |
|---|---|---|---|---|
| 12 × 20 mm | Vit RAL 9003 | 2 100 mm | 0 | 1169600 |
| 12 × 30 mm | Vit RAL 9003 | 2 100 mm | 1 | 1169602 |
| 18 × 20 mm | Vit RAL 9003 | 2 100 mm | 0 | 1169604 |
| 18 × 35 mm | Vit RAL 9003 | 2 100 mm | 1 | 1169606 |
| 18 × 45 mm | Vit RAL 9003 | 2 100 mm | 1 | 1169608 |
| 25 × 60 mm | Vit RAL 9003 | 2 100 mm | 2 | 1169610 |
| 12 × 20 mm | Svart RAL 9005 | 2 100 mm | 0 | 1159502 |
| 12 × 30 mm | Svart RAL 9005 | 2 100 mm | 1 | 1159504 |
| 18 × 20 mm | Svart RAL 9005 | 2 100 mm | 0 | 1159506 |
| 18 × 35 mm | Svart RAL 9005 | 2 100 mm | 1 | 1159508 |
| 18 × 45 mm | Svart RAL 9005 | 2 100 mm | 1 | 1159510 |
| 25 × 60 mm | Svart RAL 9005 | 2 100 mm | 2 | 1159512 |
Tekniska specifikationer
| Produkttyp | Minikanal / kabelkanal med lock |
| Varumärke | Schneider Electric |
| Serie | OptiLine Mini |
| Profilstorlekar (H × B) | 12 × 20, 12 × 30, 18 × 20, 18 × 35, 18 × 45 och 25 × 60 mm |
| Längd | 2 100 mm per kanal |
| Färg | Vit RAL 9003 eller svart RAL 9005 |
| Material | PVC, bly- och kadmiumfri |
| Halogenfri | Nej |
| Montering | Skruvmontering i hålslagen (perforerad) underdel |
| Lock | Löst snäpplock, verktyg krävs för demontering |
| Kapslingsklass | IP40 |
| Slagtålighet | IK07 |
| Drifttemperatur | −5 °C till +60 °C |
| Användningsområde | Starkström och svagström |
| Enkelisolerad kabel | Tillåten vid infästning med isolerande skruv TFT-IS (E-nr 1534909) |
Komplettera med
- OptiLine Mini L-stycke 90° i motsvarande storlek
- OptiLine Mini T-stycke för förgrening
- OptiLine Mini inner- och ytterhörn
- OptiLine Mini ändstycke och skarvstycke
- Thorsman TCS-C3 skruvclips för kabel som dras utanför kanalen
- Isolerande skruv TFT-IS när enkelisolerad kabel ska förläggas i kanalen
Därför ska du välja Schneider Electric OptiLine Mini
- Sex profilstorlekar i två färger gör att du kan välja rätt kanal till just din kabelmängd och inredning
- Hålslagen underdel och löst snäpplock ger snabb montering och enkel service
- IP40 och IK07 innebär att kanalen tål normala inomhusmiljöer och vardagliga stötar
- Fasta mellanväggar i de större profilerna separerar starkström och svagström utan extra tillbehör
- Ett komplett system av L-stycken, T-stycken, hörn och ändstycken finns för samma profiler
PC & HiFi Örebro rekommenderar
Vi rekommenderar OptiLine Mini när kablar måste dras synligt men installationen ändå ska se genomtänkt ut. Till en enskild HDMI- eller nätverkskabel räcker 12 × 20 mm, medan 18 × 35 mm och uppåt är rätt val när ström, nätverk och AV-kablar ska samsas – där gör de fasta mellanväggarna verklig nytta. Svart RAL 9005 är oftast det snyggaste valet bakom en väggmonterad TV, vit RAL 9003 längs lister och ljusa väggar. Tänk på att kapslingsklassen är IP40: kanalen är avsedd för inomhusbruk i torr miljö, och drifttemperaturen ligger mellan −5 °C och +60 °C. Ska enkelisolerad kabel förläggas i kanalen måste den fästas med isolerande skruv av typen TFT-IS.
